1. 绪论：能源变革下的电力电子技术重构

在全球能源结构向低碳化、数字化转型的宏大背景下，电力系统正经历着百年来未有之大变局。传统的电力传输与分配网络，长期以来依赖于基于电磁感应原理的工频变压器（LFT）。尽管工频变压器具有结构简单、可靠性高、成本低廉等优势，但其体积庞大、重量沉重、且缺乏对电压、电流及功率潮流的主动控制能力，已逐渐难以适应高比例可再生能源接入、分布式微网互动以及直流负荷（如电动汽车充电站、数据中心）快速增长的需求。在此情境下，固态变压器（Solid State Transformer, SST），又称电力电子变压器（PET），作为一种融合了高频电力电子变换技术与现代控制理论的智能电能路由器，正成为构建新型电力系统的关键枢纽装备 。

SST的核心价值在于其不仅仅是一个电压变换装置，更是一个具备高度可控性的能量管理中心。它能够实现原副边电压、电流的解耦控制，提供无功补偿、谐波治理、故障隔离等高级功能，并能天然地提供直流接口，从而极大地简化了交直流混合微网的架构 。然而，SST的商业化进程长期受制于电力电子器件的性能瓶颈。传统的硅（Si）基IGBT器件在面对SST所需的中高压（MV）及高频开关工况时，面临着开关损耗巨大、散热困难以及系统效率低下的严峻挑战。随着第三代宽禁带（WBG）半导体材料，特别是碳化硅（SiC）技术的成熟，这一技术瓶颈正在被打破。SiC器件凭借其宽禁带、高临界击穿场强、高热导率等物理特性，使得SST能够在数十千赫兹（kHz）的频率下运行，从而大幅减小磁性元件体积，提升功率密度，并将系统效率提升至98%以上的工业实用水平 。

倾佳电子杨茜剖析中国本土在SST应用领域的SiC模块供应链现状，特别聚焦于行业领军企业——深圳基本半导体股份有限公司（BASIC Semiconductor）。通过对其核心产品BMF540R12MZA3的技术规格、封装工艺及应用适配性的深度解构，结合对上游衬底外延、中游制造封测及下游资本战略布局的全产业链分析，倾佳电子杨茜分析中国本土SiC供应链在支撑国家智能电网与能源互联网战略中的核心地位与未来潜力。

2. 固态变压器（SST）的技术架构与SiC器件需求逻辑

2.1 SST的拓扑演进与器件挑战

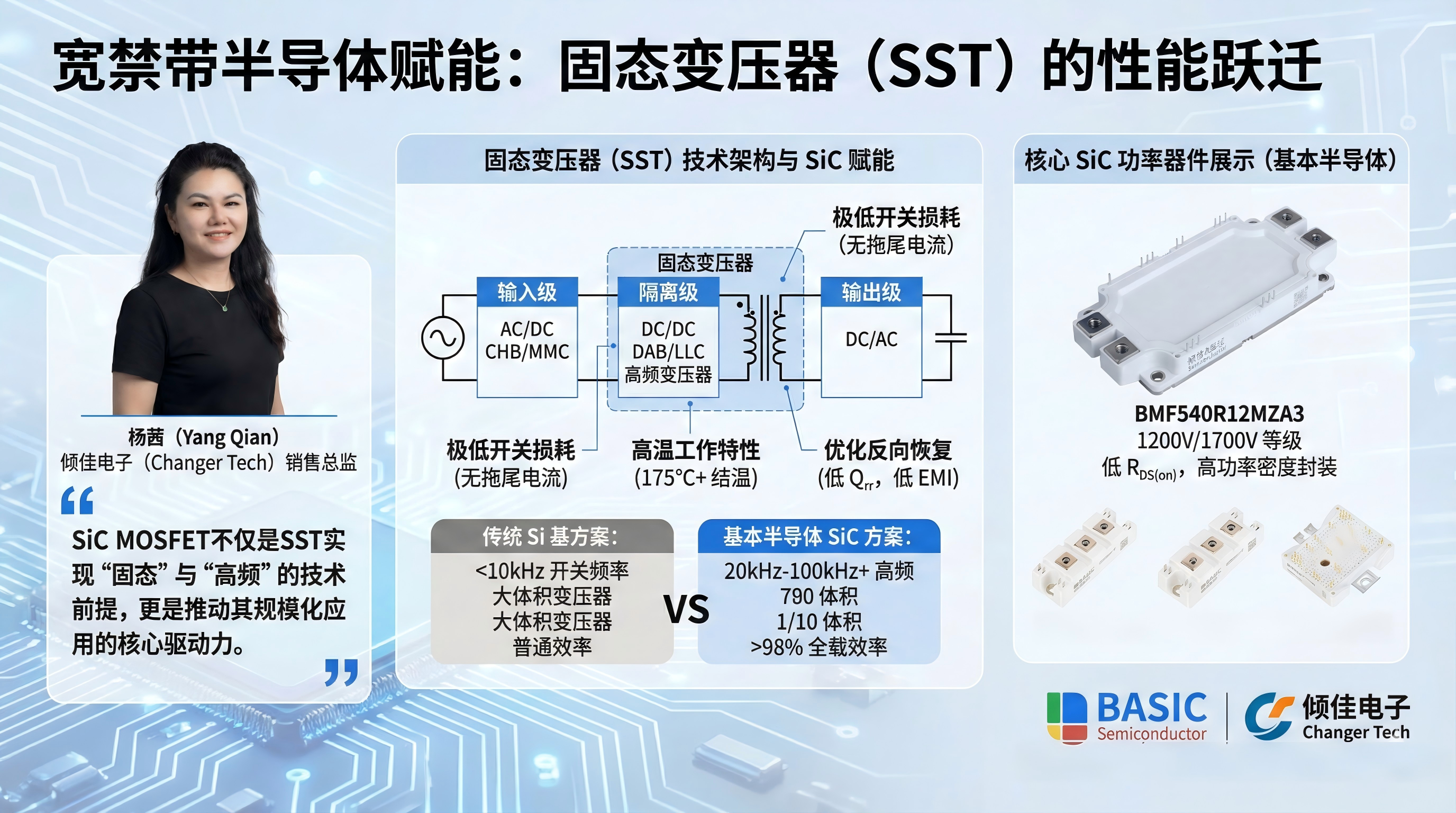

固态变压器的技术实现路径多种多样，但目前在配电网及工业应用中，主流的架构通常采用模块化级联设计，以应对中高压电网的绝缘与耐压要求。典型的SST架构通常包含三个功率变换级：输入级（AC/DC整流）、隔离级（DC/DC变换）和输出级（DC/AC逆变）。其中，输入级通常采用级联H桥（Cascaded H-Bridge, CHB）或模块化多电平换流器（MMC）拓扑，直接接入10kV或35kV中压交流电网；隔离级则普遍采用双有源桥（Dual Active Bridge, DAB）或LLC谐振变换器，通过高频变压器实现电气隔离与电压匹配 。

这种多级级联架构对功率半导体器件提出了极为苛刻的要求。首先是电压等级的匹配。尽管SST通过级联方式降低了单模块的耐压需求，但为了减少级联模块的数量以降低系统复杂度和体积，单管器件的耐压能力仍需尽可能提高。目前，1200V和1700V电压等级的器件是构建CHB或MMC子模块的主流选择，而3.3kV乃至10kV的高压SiC器件则被视为下一代紧凑型SST的关键技术储备 。其次是开关频率与损耗的平衡。SST体积缩减的核心在于提升中间隔离级的工作频率，因为变压器的体积与频率成反比。然而，提升频率必然导致开关损耗的急剧增加。对于硅基IGBT而言，当开关频率超过10kHz时，其拖尾电流效应导致的关断损耗将变得不可接受，且巨大的散热需求将抵消高频化带来的体积优势。

2.2 SiC MOSFET：SST高频高效化的物理基石

碳化硅材料的引入从物理层面解决了上述矛盾。SiC的禁带宽度约为Si的3倍，临界击穿场强为Si的10倍，热导率为Si的3倍。这些物理特性赋予了SiC MOSFET在SST应用中不可替代的优势：

极低的开关损耗与高频运行能力： SiC MOSFET作为单极型器件，没有IGBT的少子存储效应，因此不存在关断拖尾电流。这意味着其关断损耗极低，且开通速度极快。在SST的DAB或LLC隔离级中，SiC MOSFET可以轻松运行在20kHz至100kHz甚至更高的频率，这使得高频变压器可以采用纳米晶或铁氧体磁芯，体积和重量仅为同功率工频变压器的1/10甚至更小 。此外，高频化还显著减小了输入输出侧滤波电感和电容的体积，从而大幅提升了SST的功率密度。

高温工作特性与散热优化： SiC材料优异的导热性能（约4.9 W/cm·K）和耐高温特性（理论结温可达600℃以上，目前封装限制在175℃-200℃），使得SiC模块能够在更高的环境温度下稳定运行。在SST这种高功率密度设备中，散热系统的设计往往是体积控制的瓶颈。采用SiC器件可以降低对散热器的热阻要求，甚至允许采用自然冷却或更紧凑的风冷/液冷方案，从而进一步压缩系统体积并提升可靠性 。

反向恢复特性的优化： 在SST的AC/DC整流级和DC/DC变换级中，开关管的体二极管或反并联二极管的性能至关重要。SiC MOSFET的体二极管反向恢复电荷（Qrr​）远低于硅基快恢复二极管（FRED），且基本不随温度变化。这不仅降低了二极管的反向恢复损耗，还显著减小了主开关管在开通瞬间的电流尖峰，从而降低了电磁干扰（EMI）并提升了系统的鲁棒性 。

综上所述，SiC MOSFET不仅是SST实现“固态”与“高频”的技术前提，更是推动其从实验室样机走向电网规模化应用的核心驱动力。中国在SST领域的战略布局，必须建立在自主可控且高性能的SiC功率器件供应链基础之上。

3. 核心器件深度解析：基本半导体BMF540R12MZA3模块

在众多国产SiC功率器件厂商中，深圳基本半导体股份有限公司（BASIC Semiconductor）凭借其深厚的技术积累和针对性的产品布局，已成为SST固态变压器应用领域的重要供应商。本节将深入剖析其专为工业及电网应用打造的Pcore™2 ED3系列核心产品——BMF540R12MZA3 SiC MOSFET模块，评估其在SST应用中的技术适应性。

3.1 模块技术规格与SST适配性分析

BMF540R12MZA3 是一款额定电压1200V、额定电流540A的半桥拓扑SiC MOSFET模块。从参数上看，该模块是针对高功率密度变换器设计的旗舰产品，其电气特性与SST的需求高度契合。

表 3-1：BMF540R12MZA3 关键电气参数详解

3.2 封装工艺创新：可靠性与热管理的双重突破

SST作为电网关键设备，其设计寿命通常要求达到20年以上，且需承受频繁的负载波动（如电动汽车充电高峰）和环境温度变化。这对SiC模块的封装可靠性提出了严峻挑战。BMF540R12MZA3在封装工艺上进行了针对性优化：

氮化硅（Si3​N4​）AMB陶瓷基板的应用：

传统的功率模块多采用氧化铝（Al2​O3​）或氮化铝（AlN）DBC（Direct Bonded Copper）基板。然而，在SST应用中，大电流冲击会导致剧烈的温度循环，进而引发基板与铜层之间的热膨胀系数（CTE）失配，最终导致分层或陶瓷破裂。

基本半导体在BMF540R12MZA3中采用了**Si3​N4​ AMB（活性金属钎焊）基板技术 。相比Al2​O3​，Si3​N4​的热导率虽然不是最高（90 W/mK），但其抗弯强度高达700 N/mm2**，断裂韧性是AlN的2倍以上。这使得基板可以做得更薄，从而在降低热阻的同时，极大提升了机械强度和耐热冲击能力。数据表明，在经历1000次以上的严酷温度冲击后，Si3​N4​基板仍能保持良好的结合力，显著延长了模块在SST复杂工况下的服役寿命 。

铜基板与低热阻设计：

模块采用了优化的铜基板设计，配合薄型化的Si3​N4​陶瓷，实现了极低的结-壳热阻（Rth(j−c)​≈0.077K/W）。这种低热阻特性构成了SST热管理系统的基础，允许热量从芯片快速传导至散热器，使得SST能够在高环境温度或过载工况下安全运行，减少了对昂贵且复杂的强迫液冷系统的依赖。

低杂散电感设计：

在SST的高频开关过程中，模块内部的杂散电感会与器件结电容发生谐振，产生危险的电压尖峰（Voltage Overshoot）。ED3封装通过优化内部端子布局和键合线工艺，显著降低了杂散电感。这不仅保护了芯片免受过压击穿，还减少了开关过程中的振荡和电磁干扰（EMI），降低了SST滤波器和缓冲电路的设计成本 。

3.3 驱动策略与系统集成建议

针对SST应用中SiC MOSFET的驱动特性，基本半导体及其关联公司（基本半导体子公司青铜剑技术）提供了配套的驱动解决方案。由于SiC MOSFET的开关速度极快（dv/dt可达50-100 V/ns），在半桥拓扑中极易通过米勒电容（Cgd​）耦合产生误导通（Crosstalk）。

分析指出，驱动BMF540R12MZA3时，必须采用带有有源米勒钳位（Active Miller Clamp）功能的驱动器 。当模块关断时，驱动器应能检测栅极电压，并在其下降到一定阈值（如2V）时，通过低阻抗路径将栅极钳位至负电源轨（推荐-5V），从而有效抑制米勒电流引起的栅极电压抬升，防止上下桥臂直通短路。此外，推荐使用**+18V/-5V**的非对称驱动电压，既能保证器件充分导通降低RDS(on)​，又能提供足够的关断安全裕量 。

4. 中国本土SiC供应链全景：从材料到制造的自主闭环

基本半导体BMF540R12MZA3的成功推出，并非孤立的技术突破，而是中国本土SiC全产业链协同进步的缩影。为了支撑SST等高端装备的国产化替代，中国已构建起涵盖衬底、外延、设计、制造、封测及应用的完整供应链生态。

4.1 上游：衬底与外延——突破良率与尺寸瓶颈

SST应用对SiC器件的一致性和耐压要求极高，这直接追溯到上游晶圆材料的质量。

衬底环节（Substrate）：

天科合达（TankeBlue）： 作为国家级高新技术企业，天科合达是国内导电型SiC衬底的领军者。其在6英寸衬底上已实现大规模量产，微管密度（MPD）控制在≤0.2cm−2，电阻率均匀性优异，为SST用MOSFET提供了高质量的晶格基础 。此外，天科合达正在积极推进8英寸衬底的研发与试产，旨在通过增大晶圆尺寸进一步降低单位芯片成本，提升国产器件的经济性 。

天岳先进（SICC）： 天岳先进不仅在半绝缘衬底领域全球领先，在导电型衬底方面也取得了突破性进展。其在上海临港建设的超级工厂专注于导电型衬底的大规模扩产，并已展示了高质量的8英寸及12英寸（300mm）SiC晶体研发成果，这标志着中国在超大尺寸晶圆制备上已跻身世界前列 。此外，其采用的液相法生长技术有望打破传统物理气相传输法（PVT）的生长速度限制，大幅降低衬底成本。

4.2 中游：芯片制造与封装——迈向IDM模式的战略转型

基本半导体通过“Fabless + 制造基地”的战略布局，逐步向IDM（垂直整合制造）模式转型，以掌控核心制造工艺。

深圳总部与晶圆制造布局：

基本半导体总部位于深圳，依托深圳清华大学研究院第三代半导体研发中心，汇聚了来自剑桥、清华的顶尖研发团队 。更为关键的是，公司在深圳坪山及光明布局了制造基地。虽然早期依赖代工，但随着深圳光明碳化硅晶圆制造基地的建设，基本半导体正逐步将核心的芯片制造环节掌握在自己手中 。

无锡汽车级/工业级封装基地：

位于无锡新吴区的制造基地是基本半导体的封装核心。该基地引进了全套先进的SiC专用封装设备，建立了数字化智能工厂 16。

先进工艺下沉： 无锡基地原本主要针对汽车级（Automotive Grade）模块建设，采用了**全银烧结（Silver Sintering）和DTS+TCB（Die Top System + Thick Cu Bonding）**等前沿工艺。银烧结技术替代了传统的软钎焊，实现了零空洞率，将连接层的热导率和电导率提升了数倍，且耐高温能力显著增强。DTS+TCB技术则通过超声波焊接厚铜线，替代了传统的铝线键合，将模块的功率循环寿命提升了3倍以上 。

工业级受益： 这些原本为车规级产品开发的高可靠性工艺，现在正被全面应用于包括BMF540R12MZA3在内的工业级模块中。这使得用于SST的国产SiC模块在可靠性指标上能够对标甚至超越国际一线品牌的同类产品，完全满足电网设备“免维护、长寿命”的严苛要求。

4.3 下游：资本与应用的战略协同

中国SiC供应链的崛起并非单纯的市场行为，而是资本、政策与终端应用深度绑定的结果。

战略股东的强力背书：

基本半导体的股东名录中汇聚了产业巨头。

作为全球汽车零部件巨头，不仅带来了资金，更带来了严苛的质量管理体系和国际化的视野，验证了基本半导体技术的先进性 。

作为轨道交通和SST技术的深度用户，基本半导体的产品有机会直接进入高铁、机车牵引及电网装备的供应链，实现了“研-产-用”的闭环 。

代表了新能源汽车和半导体IDM领域的产业资本，为基本半导体提供了巨大的潜在市场和产业链协同效应 。

应用示范与市场验证：

**南方电网（CSG）和国家电网（SGCC）**是SST技术的最大潜在买家。SST已被应用于配电网的柔性互联、电压质量治理以及交直流混合微网示范工程中 。基本半导体通过与电网公司的紧密合作，其SiC模块已在充电桩、APF（有源电力滤波器）及微网变流器PCS中得到了大量应用验证 。这种来自电网侧的实战数据，反过来又促进了模块设计的迭代优化。

5. 性能对标与竞争格局分析

为了客观评估国产SiC模块的竞争力，本节将BMF540R12MZA3与国际主流竞品进行多维度对标。主要的竞争对手包括Wolfspeed（美国）、Infineon（德国）等。

表 5-1：主流SiC/IGBT模块性能对标分析

对标结论：

基本半导体的BMF540R12MZA3在电气参数上已具备全面替代传统IGBT模块的能力，并在开关损耗、热性能和功率密度上实现了跨越式提升。与Wolfspeed等国际巨头相比，BASIC的优势不仅在于接近的产品性能，更在于其植根于中国本土的供应链韧性、针对国内电网工况的定制化服务能力，以及战略股东带来的产业生态支持。尽管在极高端芯片的良率控制和数十年的长期运行数据积累上与国际大厂尚存差距，但通过引入车规级先进封装工艺，这一差距正在迅速缩小。

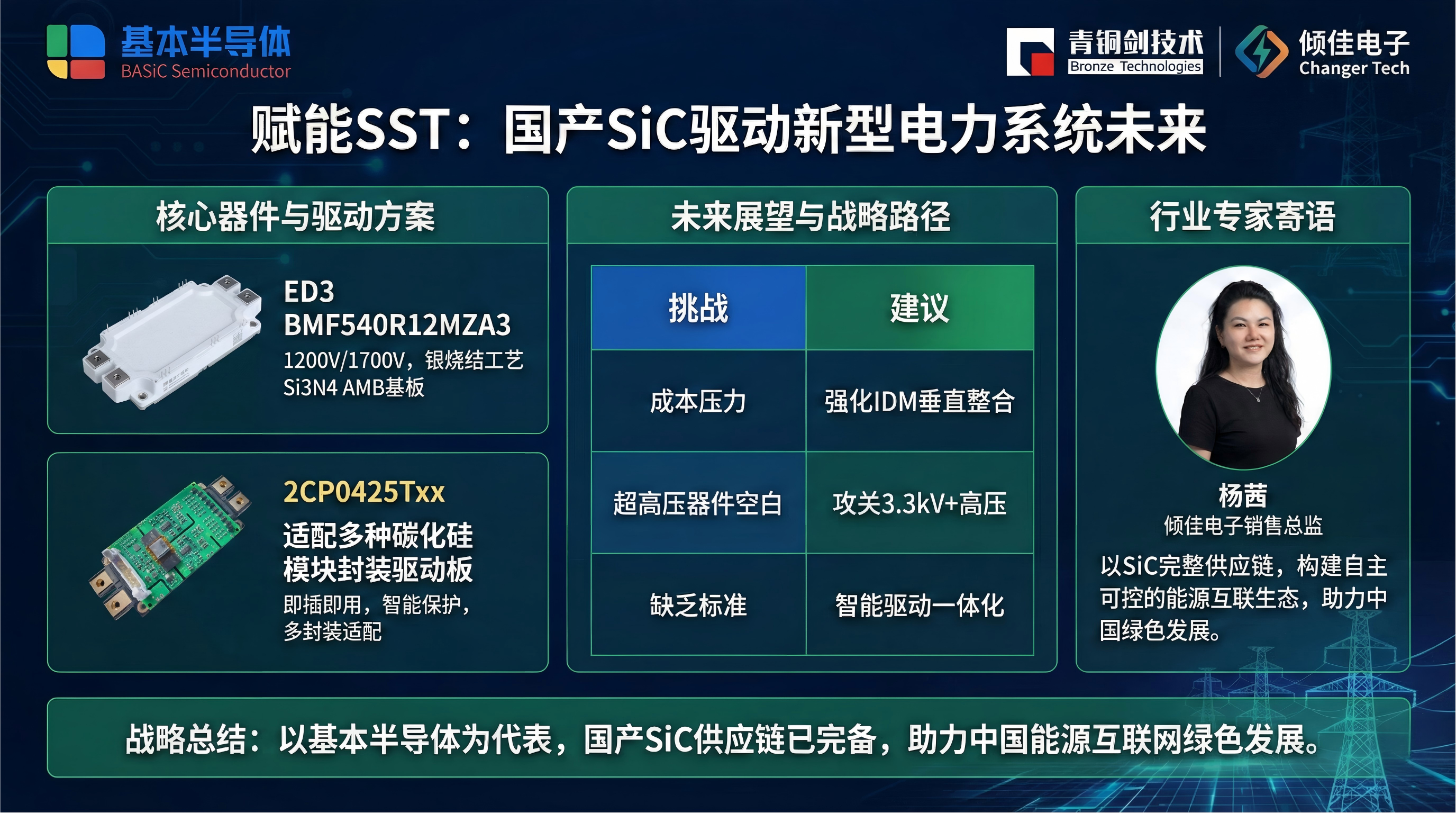

6. 未来展望与战略建议

6.1 行业挑战

尽管前景广阔，但中国本土SiC供应链在SST领域的应用仍面临挑战：

成本压力： 相比成熟的硅基IGBT，SiC模块成本依然较高。这主要受限于上游衬底的良率和外延成本。

高压器件空白： 目前成熟产品集中在1200V/1700V，对于直挂35kV电网的SST，急需3.3kV、6.5kV乃至10kV的高压SiC模块，而这部分市场仍主要被海外实验室或少量样品占据。

标准化与验证： SST作为电网新型装备，缺乏统一的模块接口标准和长周期的并网运行数据支持。

6.2 发展建议

强化IDM垂直整合能力： 基本半导体继续依托深圳和无锡的制造基地，深耕芯片制造工艺，提升良率，降低成本，构建全链条的成本竞争力。

攻关超高压SiC器件： 联合上游材料厂商，加速3.3kV及以上高压SiC MOSFET的研发与产业化，为下一代更紧凑、级联数更少的SST提供核心器件。

深化SST生态合作： 加强与终端用户的联合研发，通过示范工程积累实战数据，推动SST专用SiC模块标准的制定。

智能驱动一体化： 推广集成米勒钳位、状态监测、短路保护的智能驱动方案（如BTD系列），降低SST系统集成的技术门槛，提升整机的智能化水平。

7. 结论

SST固态变压器不仅是电力电子技术的制高点，更是构建中国新型电力系统的关键一环。以基本半导体为代表的中国本土功率半导体企业，通过技术创新与产业链协同，已成功构建了从衬底材料、芯片设计到先进封装的SiC完整供应链。

BMF540R12MZA3模块的推出，标志着国产SiC器件在高性能、高可靠性工业级应用中取得了里程碑式的突破。凭借Si3​N4​ AMB基板、银烧结工艺及卓越的电气性能，该模块为SST的高频化、小型化和高效化提供了坚实的物理基础。随着天科合达、天岳先进等上游产能的释放，以及无锡/深圳制造基地工艺的持续精进，中国本土SiC供应链完全有能力支撑起SST从示范应用走向规模化部署的战略需求，助力中国能源互联网的自主可控与绿色发展。
